Bộ công tắc điều khiển từ xa 2 cổng

Bộ công tắc điều khiển từ xa 2 cổng

Chế độ hoạt động:
1 Chạy bộ: Nhấn nút điều khiển từ xa một lần để kết nối rơ le và nhả nút điều khiển từ xa để ngắt kết nối rơ le.
2. Tự khóa: nhấn nút điều khiển từ xa để kết nối rơ le, nhấn lại nút điều khiển từ xa để ngắt rơ le.
3. Khóa liên động: Nhấn nút A trên điều khiển từ xa để kết nối rơle và nhấn nút B trên điều khiển từ xa để ngắt rơle.

Hướng dẫn công việc:

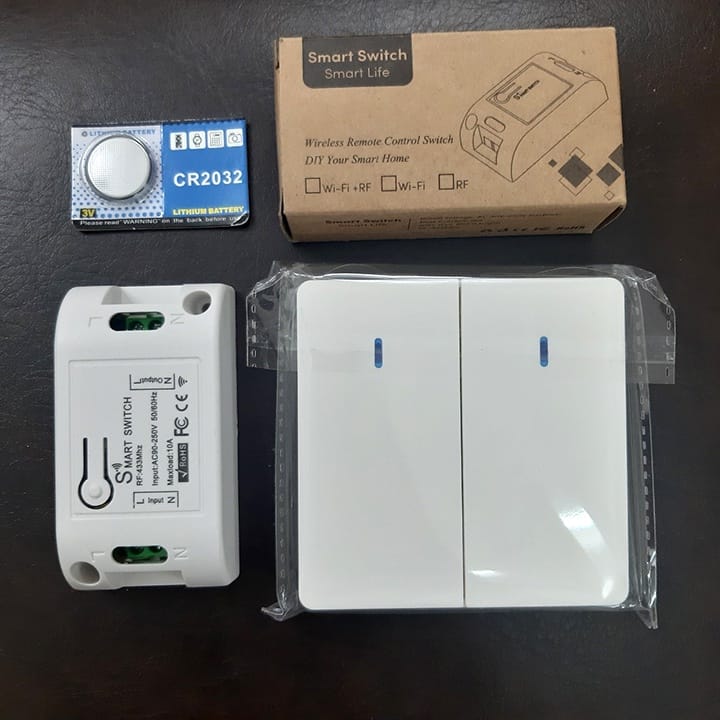

Sản phẩm gồm 2 phần:

1-Công tắc dán tường có thể lắp trên đế vuông âm tường hoặc dán trên tường bằng băng dính 2 mặt 3M: có tác dụng là bộ phát sóng radio để bộ thu là mạch điều khiển bật tắt đèn

2- Mạch điều khiển: là bộ thu sóng radio khi nhận được sóng radio điều khiều khiển từ mặt công tắc thì đóng ngắt đèn có chức năng học lệnh có thể tích hợp nhiều công tắc trên 1 mạch điều khiển. có thể dung 2 công tắc và 1 mạch điều khiển dung làm công tắc đảo chiều cầu thang hoặc phòng ngủ…

* Với bộ sản phẩm này ta không cần đi dây điện từ mặt công tắc đến vị trí đèn chỉ cần cấp 1 nguồn điện đến vị trí đèn mà ta cần bật tắt

* Điều khiển tắt mở thiết bị điện từ xa bằng sóng vô tuyến (radio), có thể đi qua các vật cản (vách ngăn, tường nhà) ở khoảng cách tối đa 25m khoảng cách giảm dần với môi trường nhiều vật cản.

Mạch nhận và điều khiển được mã hóa với IC cao cấp tránh nhầm lẫn.

Có thể tích hợp thêm công tắc điều khiển bằng phương pháp học lệnh

Ứng dụng:

– lắp đặt để điều khiển các hệ thống điện trong gia đình mà không phải lắp đặt dây dẫn điện từ mặt công tắc đến đèn.

– áp dụng làm công tắc đảo chiều cầu thang hành lang và phòng ngủ

Thông số kỹ thuật:

+ Nguồn điện: AC 90:264V/ 50Hz

+ Công suất chịu tải: đèn 10A (<700W) + Số kênh: 2 kênh

+ Điểu khiển bằng sóng RF 433MHZ + Khoảng cách điều khiển từ mặt công tắc đến mạch <=25m

+ Kích thước nhỏ gọn, dễ lắp đặt không cần đi dây dẫn từ mặt công tắc đến đèn

+ Mặt công tắc sử dụng pin lithium Cr 2032 cho thời gian sử dụng lâu Phù hợp với các thiết bị điện gia dụng.
